Bu lông hóa chất Hilti – thanh ren tiêu chuẩn HAS được hãng Hilti sản xuất hàng loạt theo tiêu chuẩn của hãng. Việc này nhằm giảm giá thành sản phẩm, cung như thông nhất tất cả thị trường với nhau cùng một tiêu chuẩn, tiêu chuẩn này gọi là tiêu chuẩn Hilti.
Tất cả các sản phẩm bu lông hóa chất Hilti – thanh ren HAS hiện nay đều đạt được chứng nhận ETA, đó là:
- Chứng nhận ETAG 001-05, Option 7
- Chứng nhận ETAG 001-05, Option 7
Cấu tạo chi tiết thanh ren Hilti
ỨNG DỤNG:
- Tạo các liên kết kết cấu với thép cấy sau khi mở rộng liên kết vào tường, cầu thang, cột, nền móng.
- Thay thế hoặc bổ sung chỗ thép bị thiếu hay sai vị trí.
- Lắp bu lông cho các liên kết thép kết cầu như các trụ thép, dầm…
- Cải tạo mới kết cấu của tòa nhà, cầu và các kết cấu dân dụng khác. Thay thế, phục hồi và gia cường các phần bê tông yếu.
- Neo bu long cho các kết cấu phụ trợ.
- Lắp đặt cột móng giá để hàng, cột móng các chuồng trại chăn nuôi.

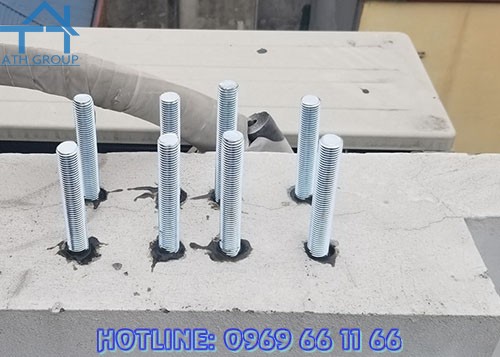

Thanh ren Hilti HAS ứng dụng liên kết kết cấu với thép cấy sau khi mở rộng liên kết vào tường, cầu thang, cột, nền móng...
CẤU TẠO
- Đầu bu lông được thiết kế và sản xuất dạng hình côn, nhẵn. Việc thiết kế như thế này phù hợp cho việc đóng bu lông xuống bằng dụng cụ búa thông thường. Khi sử dụng dụng cụ chuyên dùng bằng máy cũng có thể gắn chặt đầu côn này với máy, tạo ra chuyển động xoay cho bu lông.
- Đuôi bu lông không được tiện tròn, mà được “chặt” đuôi, tạo cho phần đuôi bu lông có tiết diện hình chữ V. Thiết kế như thế này cũng có công dụng chống xoay bu lông cực tốt khi hóa chất cấy thép đã khô, cứng, dính chắc.
- Thân dưới của bu lông được tiện ren hoàn toàn, việc tiện ren để mang lại lợi ích đó là diện tích tiếp xúc của bu lông và hóa chất cấy thép được mở rộng một cách tối đa, nhằm tăng lực liên kết. Việc sản xuất phần thân dưới, là phần khi thi công xong nằm bên dưới nền bê tông, tiếp xúc trực tiếp với hóa chất cũng mang lại lợi ích lớn, đó là nâng cao lực nhổ bu lông một cách tôi đa. Tất cả các thiết kế đó mang lại sự chắc chắn cho liên kết bền vững.
- Phần ngăn cách của thân dưới và thân trên được đánh dấu bằng việc tiện một vòng tròn quanh thân bu lông. Việc có vòng tròn này là giới hạn chuẩn xác phần bu lông ở dưới nền bê tông, và phần bu lông ở bên trên nền bê tông.
- Thân trên là phần nằn trên nền bê tông, phần này cũng có tiện ren để có thể siết được ê cu, tất nhiên xiết được ê cu để liên kết với một kết cấu đã định trước nào đó.
- Ê cu, vòng đệm là chi tiết đi cùng với bu lông, ê cu và vòng đệm có chức năng liên kết bu lông với một kết cấu bất kỳ đã được định trước.

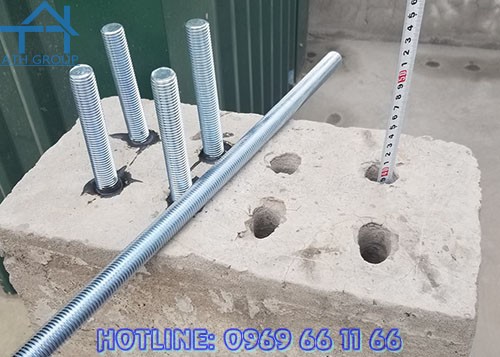

Thanh ren tiêu chuẩn HAS được hãng Hilti sản xuất hàng loạt theo tiêu chuẩn của hãng
VẬT LIỆU SẢN XUẤT
Vật liệu sản xuất bu lông hóa chất Hilti – thanh ren HAS thông thường dùng một số mác thép như sau:
- Thép cường độ 5.8 có thể mạ kẽm điện phân, hay mạ kẽm nhúng nóng, loại bu lông này có thể sử dụng được ở những vị trí khô ráo, không chịu ăn mòn lớn.
- Thép cường độ cao cấp bền 8.8 là loại bu lông hóa chất Hilti – thanh ren HAS được sản xuất theo tiêu chuẩn chịu lực của thanh ren cấp bền 8.8.
- Thép không gỉ inox, đây là mác thép sử dụng ở những nơi mà ăn mòn hóa học là mối quan tâm thường trực. Bu lông hóa chất inox có thể làm việc được cả dưới nước, hay chôn sâu dưới đất mà không sợ ăn mòn hóa học.
Thanh ren Hilti được sản xuất bởi một số mác thép như sau: Thép cường độ 5.8, thép cường độ cao cấp 8.8, thép không gỉ Inox..
Những loại thanh ren HAS – Bu lông hóa chất mà Hilti sản xuất
Thanh ren HAS-E
- Thành phần nguyên liệu: Thép, cấp bền 5.8, mạ kẽm
- Nguyên liệu: Thép, mạ kẽm
- Điều kiện môi trường làm việc: Dùng trong nhà nơi khô ráo
- Profis: Có
- Vật liệu nền:
+ Bê tông chịu nén
+ Bê tông chịu kéo
+ Tường gạch đặc
Thanh ren HAS-8.8 (Thanh ren tiêu chuẩn)
- Thành phần nguyên liệu: Thép cấp bền 8.8, mạ kẽm
- Nguyên liệu: Thép, mạ kẽm
- Điều kiện môi trường làm việc: Dùng trong nhà nơi khô ráo
- Profis: Có
- Chịu động đất: có
- Vật liệu nền:
+ Bê tông chịu nén
+ Bê tông chịu kéo
Thanh ren HAS-E-F
- Thành phần nguyên liệu: Thép cấp bền 5.8, mạ kẽm, mạ kẽm nhúng nóng.
- Nguyên liệu: Thép, mạ kẽm, mạ kẽm nhúng nóng
- Điều kiện môi trường làm việc: Dùng trong nhà, điều kiện ẩm ướt, ngoài trời.
- Profis: Có
- Vật liệu nền:
+ Bê tông chịu nén
+ Bê tông chịu kéo
+ Tường gạch đặc
Thanh ren HAS-E-R (A4/316)
- Thành phần nguyên liệu: Thép, A4 (SUS316)
- Nguyên liệu: Thép không gỉ
- Điều kiện môi trường làm việc: Bị lấp đất, ngoài trời, dưới nước, nước sạch.
- Profis: Có
- Vật liệu nền:
+ Bê tông chịu nén
+ Bê tông chịu kéo
+ Tường gạch đặc

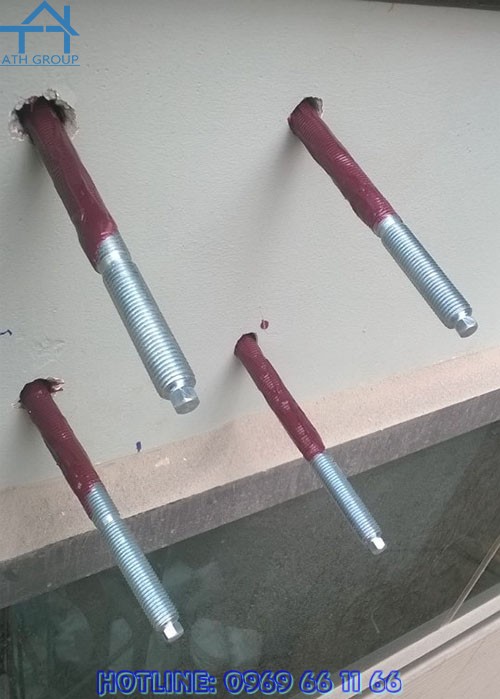

Liên kết giữa thanh ren Hilti với tường bê tông, dầm bê tông nhờ vào hóa chất neo cấy thép Hilti
